在進行管道補償設計時，膨脹節下選型和管系的安全使用息息相關，不當?shù)倪x型會讓整個管系造價偏高，還可能無法完成補償功能，給管系帶來安全隱患。

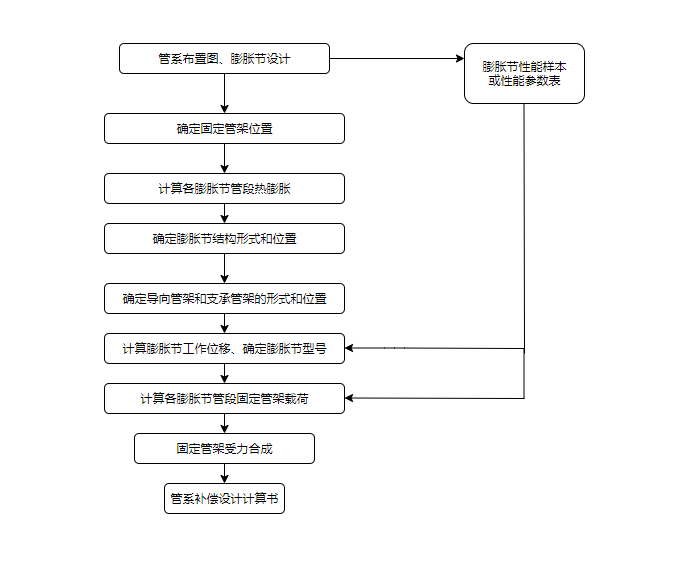

如在高壓管系的彎曲管系選用非約束膨脹節，由于壓力推力的作用，管系產生較大的撓曲變形，導致波紋管過變形失效；在壓力降要求嚴格的管系，人為增加Π型彎，用三鉸鏈補償導致壓降超標；使用單個鉸鏈型膨脹節進行補償，實際打達不到補償目的等。官網設計一開始，即在管網走向、支撐體系設計的同時，要考慮膨脹節的選型和配置，以保證管網的設計合理、安全、可靠和經濟。

管系的分段

當管道準備選用膨脹節吸收其熱膨脹時，首先應確定固定管架的位置。任何一個復雜的管系都可以通過設置固定管架將其劃分成形狀簡單的獨立膨脹管段（如直管段、L型管段、Z型管段），然后進行補償設計。

固定管架的數量和位置的確定需要考慮的主要因素為：管系的走向、一個或一組膨脹節所能吸收的熱膨脹量、適合設置固定管架的位置及與之相連設備的位置。

由于波紋管及膨脹節構件傳遞轉矩和吸收扭轉的能力較差，在設置固定管架和布置膨脹節時，應盡量避免獨立管段組成的平面超過兩個，以免扭轉載荷作用于膨脹節上。

管道補償量的計算

在進行管段補償量的計算時，必須考慮所有可能的溫度來源。通常工作介質溫度時熱膨脹的主要來源，但在某些情況下管系外的環境溫度也可以提供熱位移，另外，有時機械位移，比如應力引起的管道變形、地基下沉、安裝誤差、設備震動、風載也是不可忽略的。

膨脹節選型

一般來說，每個獨立的膨脹節管段可能有多個補償方案，例如長直管段可以選用外牙軸向型膨脹節（減少中間固定管架的個數）：也可以通過增設Π型彎，選用三鉸鏈型補償；還可以通過增設中間固定管架，用多個單式軸向型膨脹節進行補償。應從管系整體造價、空間限制、滿足受力和疲勞壽命要求統籌考慮，對各種方案進行對比后，確定固定管架的位置和膨脹節的形式。
